Tv sharf gambar blank bergaris tanpa OSD

kali ini kedatangan tv sharf dengan keluhan gambar gelap tanpa OSD,
kerusakan semacam ini cukup menipu seolah olah seperti kerusakan tabung(g1short terhadap g2),ternyata begitu tegangan screen dinaikan dengan memutar peret pengatur FBT maka tabung bisa nyala denga bergaris garis buku agak miring,secara analisa seolah olah IC vertikal kondisi baik,
tidak perlu panjang lebar penjelasannya
Langsung saja ganti ic vertikal LA78041 tv bisa nyala dengan normal..

semoga bermanfaat

salam buat teman teman
andun di jalan anang supian.
Amat baut di pulau kutil
Ubay las di karaton
gagala di lumbu raya

mas'ud electronic servic

Tv panasonic tidak bisa start / selalu stanbay

kali ini dapat pasen tv panasonic layar slim dgn keluhan tidak bisa start led indikator tetap nyala.
dalam pengukuran stegangan 115 inke FBT normal,transistor horesontal baik
ukur punya ukur semua tegangan normal akan tetapi tidak bisa start.
sempat bikin bingung juga ini tv,ku coba panaskan kaki kaki STR  s6707 dengan solder,,begitu di tes tv bisa nyala dgn normal ,,,
Tapi begitu tv di matikan dan dibiarkan sampai dingin begitu di nyalakan kembali tv seperti semula tidak bisa nyala,panaskan lagi kaki kaki str tv bisa nyala lagi,nah kini terpecahkan sdh masalahnya pada pin Grid str sudah mulai melemah begitu str di ganti baru tv bisa nyala dengan normal ,

Semoga bermanfaat.

salam buat teman teman tehnesi di kabupaten tapin
Juga salam selalu buat teman teman ane
Ubay las di keraton
Amat baut di pulau kutil
Gagala di lumbu raya
Hery di banjarmasin

Salam juga buat
Pa teo di banjarmasin
Pa bambang di banjar baru

mas'ud electronic servic

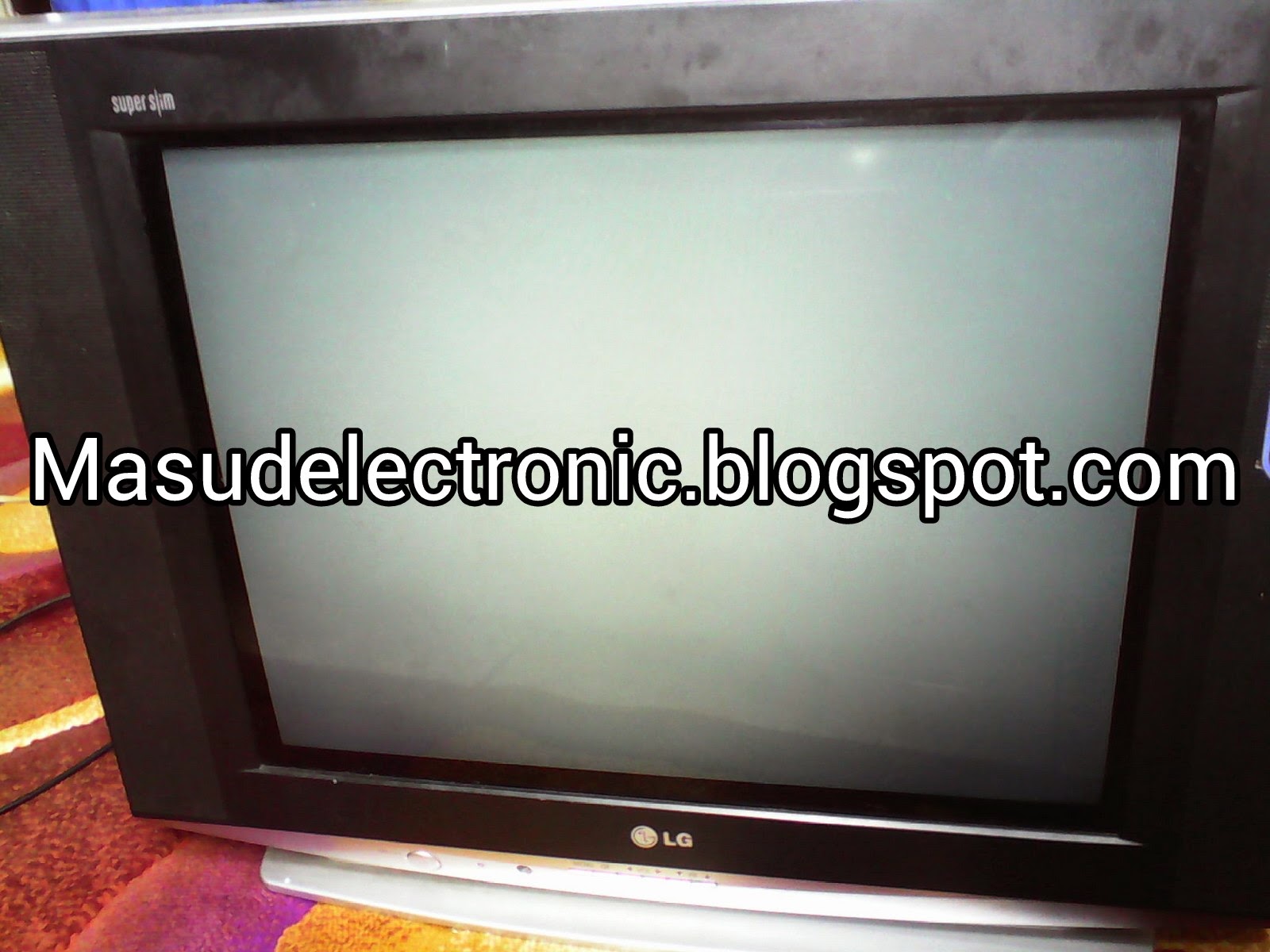

Menganalisa raster gelap /tidak ada gambar dan OSD namun suara ada pada tv crt

Problem raster gelap tidak ada gambar dapat dibedakan menjadi dua :

1• raster gelap,dimana kalau tegangan screen dinaikan raster akan menyala disertai dengan garis garis blangking dan OSD tidak muncul.

2• raster gelap,kalau tegangan scren dinaikan raster akan menyala tidak terlalu terang dan nampak ada gejala seperti focos tidak bekerja atau kadang raster ada disertai sedikit warna warni seperti pelangi ,dan disini tidak nampak garis garis blank.

Pada masalah pertama dapat disebabkan karena:
•Pin FBT-in tidak menerima pulsa horeaontal dari FBT ,pulsa diambil dari kolektor transistor hot melalui kafacitor 681pf/2kv,coba periksa jalur part dari fbt pin fbt TDA 9381
• tegangan heater drops disebabkan karena resistor serial pada jalur heter nilainya molor.
• salah satu katode emisinya sudah lemah coba naikan screen dan amati raster berwarna keputihan dgn gangguan garis garis blangking,dan untuk memastikan kerusakan pada tabung crt cek tegangan pada g1,atau pasang pcb mesin tv yg lain.atau pakai tabung yg lain yg masih bagus.
sirkit rgb pada  soket CRT salah satu jalurnya putus atau ada komponen yg rusak.
jalur sirkit umpan balik IK terputus atau ada komponen yg rusak .
tidak ada tegangan suplay 180v pada TDA 6107 tidak pungsi atau short
Ic memory rusak kadang kadang disertai gejala vertikal yg menyempit.
Ic TDA93xxx rusak.dan untuk memasikan kerusakan pada ic ini biasanya menggunakan osciloskop.

Problem kedua.
masalah yg kedua yg dijelaskan diatas kadang kadang "menjebak".
raster sepertinya menyala penuh/ tanpa garis garis blangking,padahal sebenarnya pada bagian vertikal tidak bekerja.kerusakan dapat disebabkan karena: tidak ada tegangan suplay pada vertikal out,dan pada umumnya vertikal out terdapat tegangan +14v dan -14v.kerusakan paling sering disebabkan karena resestor dari FBT ke diode penyearah putus.
ic vertikal rusak atau TDA 9381 rusak pada bagian vertikal oscilator ,tidak ada tegangan 180v atau ic video drive short.

Semoga bermanfaat,,

Salam selalu buat teman teman sesama tehnesi elektro di kabupaten tapin Rantau.

Juga salam paling nakal buat:
Amat baut di pulau kutil.
Ubay las di keraton .
Gagala di lumbu .
Rasmadi di tangkawang.
keluarga king elektro batulicin
Pa teo banjarmasin
Pa budi banjar baru.
Abul di barabai
Budi di semarang
Sairi di kandangan

mas'ud electronic servic

Monitor kompoter merek PRO VIEW protek tidak bisa on

kali ini kedatangan servisan monitor kompoter merek pro view
dgn keluhan tidak bisa on alias mati.

Ketika di bongkar sudah dapat dilihat kalau ada beberapa kafacitor elko di bagian pawer suplay yg sudah mengembung alias kering,elko tsd  470uf25v
Begitu pergantiankomponen tersebut monitor dapat hidup dgn normal.

mas'ud electronic servic

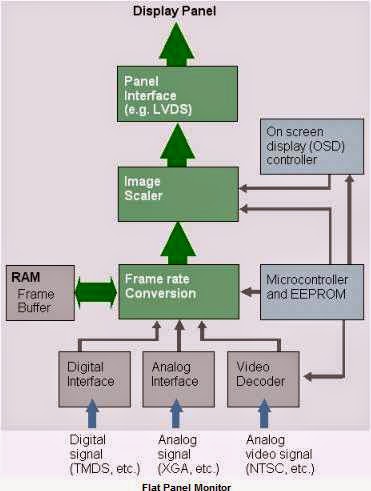

ANEKA KERUSAKAN PADA TV LCD

• kerusakan LCD panel,dengan cara menekan -nekan bagian pinggir atas kadang gambar dapat bagus.

~warna tidak normal gerakan lambat~
• coba ganti eeprom atau T- con
• LCD panel rusak

~gambar negative/klise~
• ganti eeprom
•reset eeprom

~gambar cacat setelah panas~
•kerusakan pada LCD panel

~separuh layar agak gelap ~
•kerusakan pada LCD panel

~raster gelap,bcklight ok,suara normal~
•cek puse pada blok T-con
•blok T-con rusak

Setelah ganti elko pada PSU ,raster agak gelap ,britnes dinaikan gambar goyang,hanya nois tidak dapat di tuning.
•masuk service menu
• kemudian reset on

Saat pertama dihidupkan ada gangguan garis garis horesontal,kadang putih,lama lama gambar normal.
• problem LCD panel
• problem loose kontak flatwire dg LCD panel,kalau di tekan tekan dapat normal

Gangguan seperti gambar lama sepertinya masih membekas
• ganti T-con

Warna tidak normal
• loose kontak antara T-con dgn LCD panel
•kerusakan T_con
• kerusakan kabel LVDS

Detail gambar tidak halus,
•masuk  service menu-reset on
•coba tambah adjusment sub brite

backlight hidup mati
• cek umpan balik travo tegangan tinggi

tidak ada gambar hanya blue scren dgn gangguan garis garis horesontal pendek
•cek kabel LVDS

Stanbay
•ganti elko-2 pawer suplay
• masuk service mode
• parameter READY adjust "on"

kadang mati sendiri
• ganti kabel LVDS
•mainboard rusak

gangguan garis garis vertikal tipis
•T-con bermasalah.

itulah sebagian permasalahan tv LCD yg pernah ditemui

semoga bermanfaat.

mas'ud electronic servic

Service elektronik di kabupaten Tapin

Mas'ud elektronik service

melayani
perbaikan perabotan elektronik
• tv LCD
• tv CRT
• parabola digital
• dvd
• pawer ampli
• pawer suplay
• mesin cuci
• perangkat sond system
• monitor kompoter
• dll

Juga melayani:
Perakitan sond system untuk keperluan
• mesjid
• mushala.
• ruang aula rapat
• studio music
• organ tunggal
• dan juga untuk keperluan acara di lapangan terbuka

Layanan wilayah kabupaten Tapin

Untuk memudahkan anda berkunjung ketempat kami silahkan hubungi kontak kami di:

               085248593995   /  081281409699

mas'ud electronic servic

Melumpuhkan sistem protek backligh - inverter pada tv LCD.

karena setiap LCD mempunya cara kerja yg sedikit berbeda maka gejala backligh inverter protek ada berbagai macam.

•layar nyala sebentar terus gelap,led indikator tetap nyala hijau dan suara tetap ada.

•layar nyala sebentar terus mati dan led indikator berubah merah kedip kedip.

•lampu backligh kedip kedip disko.

Adapun penyebab CCFL inverter mati protek ada beberapa macam antara lain:

•salah satu travo HV  ( high voltage) ada yg rusak,terlihat gosong pada kawat emailnya.
travo yg rusak kalau di cek resestansi pd kumparan skondernya ( bagian tegangan tinggi ) biasanya berbeda nilainya dgn travo lainnya yg masih bagus ,(kemugkinan lebih besar maupun lebih kecil).

• salah satu lampu CCFL tidak nyala karena rusak atau los kontak.

•salah satu kafacitor tegangan tinggi rusak

•ada solderan  pada bagian tegangan tiggi HV yg los kontak.

•kerusakan pada bagian sirkit protek pada board inverter.

apakah sirkit protek tsb bisa di lumpuhkan.?
Pada saat bacligh nyala pertama kali ,tegangannya belum stabil,dan ini dapat memicu sirkit protek aktif bekerja .
maka pada umumnya sirkit protek di tuda dulu beberap detik kerjanya pd saat  pertama kali inverter dihidupkan.

Berikut data ic driver inverter yg dapat dilumpuhkan/ di GND kan.

TL5001  pada pin 5
TL1451  pada pin 15
TL 5451 pada pin 15
BA9741 pada pin 15
BA1741 pada pin 15
MB3775 pada pin 15
AT 1741 pada pin 15
AT 1380 pada pin 2
Ka7500 pada pin 1 dan 16
TL 494 pada pin 1 dan 16
FA 3629 pada pin 15 dan 16
FA3630 pada pin 7 dan 10
OZ960 OZ962 pada pin 2
OZ 965 pada pin 4
OZ9RR pin 8
ATT1100 pada pin 8
ATT1107 pada pin 15..

Dan kafacitor yg harus di open( dilepas ) pada pin ini:
BIT3101 pin 2 dan 15
BIT3102 pin 5
BIT3105 pin 4
BIT3106 pin 4 dan 27
BIT 3107 pin 4
BIT 3193 pin 15

Inilah sebagian datasheet pin proteksi pada beberapa merek LCD.
dan semoga bermanfaat,
Wasalam by: Mas'ud elektronik Rantau kab-tapin kal-sel

mas'ud electronic servic

Sharf picolo Flat 21"AV tidak ada gambar

Sharf picolo

Kerusakan tv sharf picolo 21 inc ini untuk chanel normal ,tapi AV inputnya dimasukin video tidak ada gambar dan suara.
Tv ini menggunakan ic chip IXC927WJ.
Untuk ic chip ini jalur video in melewati cafacitor tempel 1uf menuju pin 33 ic chip IXC927WJ.
biasanya tegangan normalnya pada pin 33 sebesar 2,2 volt,namun kenyataan ketika di ukur dgn test meter 4'3 volt.nah disinilah letak kesalahannya,

untuk masalah seperti ini solosinya adalah:
cari R 4K7 (jenis restan tempel ) ,sambungkan dua buah R4K7 pada jalur pin33 lalu hubungkan ke GND dan kemudian ukur kembali tegangan pada pin 33 tadi apabila tegangannya menjadi 2,2 volt berarti normal dan input video akan normal kembali,namun apabila tegangannya masih belum mencapai 2,2 maka usahakan dgn mengurangi nilai ohm pada resestor jumper pada pin 33 tadi.

Semoga berhasil

mas'ud electronic servic

mas'ud electronic servic

mas'ud electronic servic

Memahami blok dasar TV

Blok pawer suplay
-------------------

OPTOCOUPLER
Photocoupler atau sering disebut optocoupler dan para tehnesi di KALSEL umumnya menyebut PC.( photo/optic=cahaya coupler=penghubung) pada dasarnya terdiri dari dua komponen dalam satu kemasan yaitu;led dan phototransistor(transistor peka cahaya.
cahaya dari led tersebut dijatuhkan kebidang penerimaan transistor pada jarak yg cukup sehingga transistor dapat bekerja berdasarkan intensitas cahaya yg di pancarkan dari led.
Secara sederhananya kaki optocoupler adalah 2 kaki led(basis),C dan E,karena yg digunakan untuk "menggerakan"transistor adalah cahaya,maka didapatkan isolasi yg baik sekali.
Pada sistem SMPS,optocoupler digunakan sebagai penghubung antara sub blok error amp(skonder) dengan blok primer SMPS ( nyetrom).

ERROR VOLTAGE DAN ERROR AMPLIFIER.
persyaratan utama sebuah pawer suplay adalah kesetabilan tegangan keluaran pada beban normalnya.
Error amplifiar  dipakai untuk menyensor tegangan output SMPS ( skonder) untuk menghasilkan tegangan kesalahan (error voltage), besar tegangan yg salah ini harus diberitahukan kepada blok premer melalui optocoupler(atau ada juga yg memakai travo sinkronisasi SMPS).
segera setelah mendapatkan tegangan error,blok primer SMPS segera mengembalikan tegangan outputnya ketegangan yg telah diprogramkan oleh error amplifier.
Komponen yg berpungsi sebagai error amplifier  misalnya SE110( sanken error 110) akan memprogran SMPS supaya mengeluarkan tegangan pada 110V.bila beban meningkat,output SMPS akan turun sehingga SE110 akan mengeluarkan tegangan error, blok primer segera menaikan tegangan outputnya supaya tetap pada 110V.proses ini berlangsung sangat cepat sekali.

Komponen komponen lain yg dapat digunakan sebagai error amp SMPS adalah S1854( toshiba),TL431,KA 431 atau IC op-amp.
secara tehnes dengan/tanpa tambahan beberapa komponen bantu,komponen komponen tersebut dapat digantikan satu dengan yang lain.
Khusus TL431, komponen ini merupakan kimponen discrete jadi harus dilengkapi dengan komponen komponen lainnya supaya dapat berpungsi sebagai error amp.

SMPS.
pada desain TV saat ini ditemui menggunakan pawer suplay dengan swich modw,bukan transpormator regoler/ tradisonal jadi disebut SMPS TV..dan istilah tehnesi kalsel ( blok rangkaian STR/regolator)
SMPS/swich mode pawer suplai untuk mengeluarkan tegangan B+,tegangan stanby,dan tegangan audio amplifier.
sebelum menjadi V stanbay umumnya melalui tahapan tahapan regolasi terlebih dahulu untuk disesuaikan dengan tegangan standby yg di perlukan.
misalnya 5V atau 3,3V.tagangan standby inilah yg mensuplay blok horesontal (FBT) ,dari travo FBT inilah dikeluarkan suplay suplay yg digunakan untuk blok blok yg lain,misalnya vertikal output dan v-aux
Konsfigurasi sumber dan jalur suplay berbeda beda tiap desain,merek,atau model.meski satu merek sekalipun kadang ditemui sumber suplay blok output vertikal bersumber dari SMPS pada model tertentu dan pada model yg lain ditemukan bersumber dari FBT.
Desain kemampuan daya maksimal SMPS disesuaikan dibuat se efisien mungkin yaitu mendekati konsomsi beban keseluruhan.beban beban pada TV,secara umum dapat di urutkan berdasarkan besar arusnya dari yg terbesar yaitu audio amp,V-auk( tegangan untuk ic croma,tuner,accessoris),suplai B+,vertikal,v standby dan suplay katode.
Dari beberapa tegangan output dari SMPS,meski arusnya lumayan kecil tetapi tegangan lumayan besar,B+ merupakan tegangan output SMPS yang patut diperhitungkan konsomsi arus/ dayanya.

DUA JENIS SMPS PADA TV.
untuk mempermudah dalam hal perbaikan SMPS dan analisa kerusakan maka secara umum  SMPS ada dua jenis yaitu SMPS yg dapat di standby dan SMPS online.

1 SMPS online.
ciri utama jenis SMPS ini adalah mengeluarkan tegangan yg tetap meski tv dimatikan dengan remote ( standby).
malah kadang kadang tegangan outputnya terukur lebih tinggi ketika standby daripada ketika ON.
kelebihan TV yg mengunakan SMPS jenis ini adalah kemudahan dalam perbaikannya karena adanya kepastian besar B+ dan tegangan outputnya.karena output dari SMPS tetap.
maka dalam desain TV-nya harus dilengkapi dgn swich tegangan disana sini menggunakan transistor- transistor yg oleh beberapa pabrik dianggap sebagai salah satu titik kelemahan dan pemborosan  meski tanpa beban SMPS tetap bekerja mengeluarkan tegangan yg tetap sehingga error amp tetap bekerja.sebagai akibatnya error amp akan lebih cepat bergeser/ tidak stabil.

2. SMPS yg dapat di standby
konsomsi daya listrik pada tv dibuat swminim dan se irit mungkin,
SMPS yg dapat di standby mempunyai 2 kondisi tegangan output yg berbeda.ketika stadby,tegangan output terukur jauh sekali dari normalnya( bahkan sampai dalam kondisi berdenyut/ goyang secara normalnya)
SMPS di set untuk mengeluarkan tegangan sekecil mungkin ketika standby,cara yg paling sering dilakukan adalah dengan mengeset blok error amp pada SMPS supaya SMPS mengeluarkan besar tegangan yg sesuai ketika standby atau ON.
sedangkan error amp adalah sub blok pada SMPS yg mengatur/ menentukan tegangan output SMPS.
Ciri lain dari jenis ini adalah adanya komponen pengatur standby yg dikontrol oleh IC program.komponen pengatur ini umumnya menyadap tegangan error yg masuk ke optocoupler.

mas'ud electronic servic

mas'ud electronic servic

mas'ud electronic servic

Cara kerja ic optokupler/ pc.

tugas optocoupler untuk mengatur feedback( umpan balik) yg masuk ke STR,transistor,ic pawer pada bagian pawer suplay.

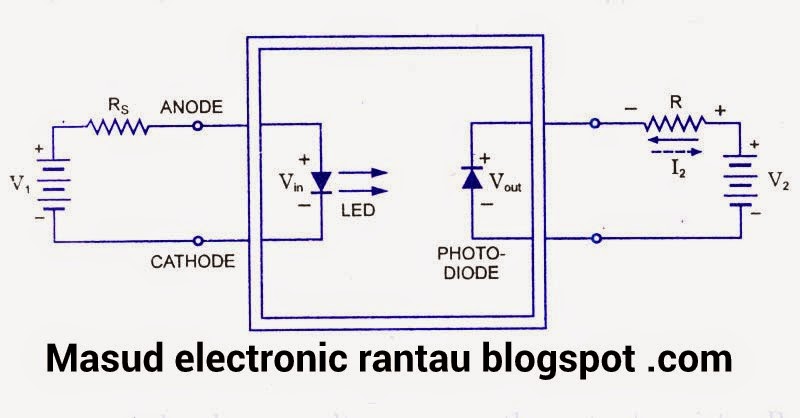

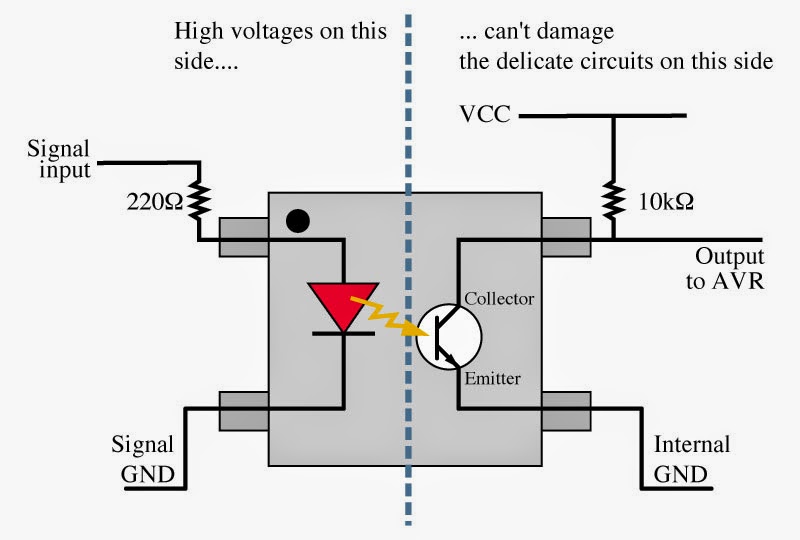

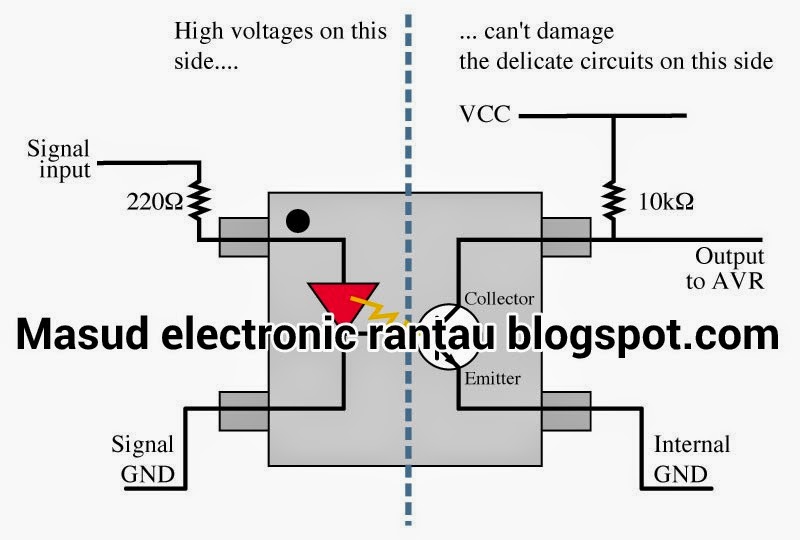

Optocoupler adalah suatu piranti yg terdiri dari dua bagian yaitu:
Trasmeter dan Recever/antara bagian cahaya dgn bagian deteksi sumber cahaya terpisah.
biasanya optocoupler digunakan sebagai saklar electrik yg bekerja secara otomatis.

Optocoupler adalah komponen penghubung/ koupling yg bekerja beedasarkan picu cahaya optik ,optocoupler terdiri dua bagian yaitu:
     1. Pada bagian transmeter dibangun dari sebuah led inpra merah,jika dibandingkan dgn led biasa,led infra merah memiliki ketahanan dari led biasa terhadap sinyal tampak dan led infra merah tidak bisa dilihat dgn mata telanjang

      2 .pada bagian recever dibangun dgn dasar komponen photodiode,
photodiode ini merupakan suatu transistor yg peka terhadap tenaga cahaya.
suatu sumber cahaya menghasilkan energi panas  begitu pula dgn spektrom infra merah,karena spektrom infra merah mempunyai efek panas yg lebih besar dari cahaya yg nampak.maka photodiode lebih peka untuk menangkap radiasi dari sinar infra merah.

ditinjau dari penggunaannya optocoupler bentuk fisiknya dapat berbentuk bermacam- macam,
bila hanya digunakan untuk mengisolasi livel tegangan atau data pada sisi trasmiter dan sisi recever, maka optocoupler ini dibuat dalam bentuk solid ( tidak ada ruang antara led dan photodiode) sehingga sinyal listrik yg ada pada input dan output akan terisolasi dengan kata lain optocoupler ini digunakan sebagai opto isolator jenis ic.

Prinsip kerja optocoupler adalah:
jika antara photodiode dan led terhalang maka photodiode tersebut akan"OFF"sehingga output dari colector akan berlogika High dan begitu pula sebaliknya,bila tidak terhalang maka photo diode tersebut akan "ON" sehingga outputnya akan berlogika LOW.

cara kerjanya sederhana,pada saat TV dalam keadaan stanby,dan kita tekan pawer on pada remot.....maka pada pin pawer micom akan memberikan sinyal ke transistor lalu ke KA431/( semacam diode ziner 3 kaki ) untuk  menyalakan optocoupler dan kemudian optocoupler akan mendrive pin feedback pada STR sehingga STR memulai proses swiching dan kemudian TV nyala

pin "1" optocoupler konek dengan output tranformator swiching sehingga pada saat tegangan output swiching berubah tegangan yang mengalir ke photodiode pada optocoupler juga akan berubah seiring dengan perubahan output swiching yang selanjutnya akan berubah pula cahaya yang di berikan kereciver di optocoupler dan tegangan yang megalir ke F/B pada STR akan berubah sebanding dengan perubahan pada tegangan output pawer suplay.dan untuk selanjutnya F/B pada STR inilah yang kemudian menstabilkan tegangan output.

Kerusakan yang muncul akibat rusaknya optocoupler:
Tv mati total
Tv stanby
Gambar menyempit
Fyback bunyi,tanda tegangan tidak stabil.

mas'ud electronic servic
Kabupaten tapin

mas'ud electronic servic

Cara mengatasi printer mp287 erorr B200

Buka casing  dan keluarkan mainboard nya dari rangkaian .
kemudian cari resestor pada mainboard tsd dengan kode R301,biasanya resestor tersebut berubah nilai atau bisa juga putus,
Silahkan jumper langsung tanpa melepas resestor yg ada,jumper dgn resestor 10k  atau bisa juga dgn R7,4k.

mun kd dapat jua bawa lamang bahintalo

mas'ud electronic servic

mas'ud electronic servic

Skema pemancar tv vhf sederhana

mas'ud electronic servic

Skema setrom ikan

mas'ud electronic servic

Skema suplay 12v DC tanpa travo adaptor

mas'ud electronic servic

Skema charger untuk solarcel

mas'ud electronic servic

Servic electronic di Tapin

Mas'ud electrinic servic
-----------------------

Melayani: perakitan dan juga perbaikan

*Sond system,
* pawer ampli dari wat kecil sampai wat besar.
* pawer suplay
*tv.berbagai merk
* tv LCD
* DVD
*mesin cuci
*dll

Bagi yg berada di wilayah kabupaten Tapin bisa menghubungi kami di:
085248593995 / 081281409699

mas'ud electronic servic

Contoh blok T-con yg sering rusak

Kerusakan yg sering terjadi pada ic "gama"
pose micro dekat soket kabel LVDS

mas'ud electronic servic

Rangkaian otomatis lampu jalanan / lampu taman.

Didalam skema rangkaian tsb terdapat ic LM358 yg bekerja sebagai komparator,
Sementara transistor" BC548 akan berpungsi sebagai saklar on dan off untuk menyalakan relay yg ada di dalam rangkaian,
sedangkan rangkaian potensio meter dgn besaran 10K akan mengatur sensitifitas dari lampu taman otomatis tersebut,dan LDR berpungsi sebagai sensor cahaya,apabila disekitar rangkaian lampu tsb gelap ,maka hal ini dapat di kontrol dgn memvariasikan potensio meter 10K tsb dgn tegangan di pin 3 / LDR akan lebih besar dari tegangan yg terdapat di pun 2, dan juga output komparator naik.
hal ini tentu saja bisa menyebabkan transistor akan menyala dan juga relay akan terhubung maka lampu jalan taman akan menyala.

Secara garis besarnya apabila sensor LDR terkena cahaya terang maka LDR akan mengirim pulsa pulsa ke ic LM 358 yg menyebabkan seluruh rangkaian bekerja untuk mematikan lampu,,dan begitu juga sebaliknya..

Demikian sedikit ulasan tentang otomatis lampu jalanan..

Semoga bermanfaat

By: mas'ud electronic servic, putra Tapin

mas'ud electronic servic

Mengenali pungsi pin pada FBT(polybac).blog mas'ud electronic servic.anak TAPIN.

Pungsi pin FBT:
a.bagian primer
b.bagian skonder
c.bagian antara primer dan skonder.

A. Bagian primer.
    1.CO/ colector.
ini terhubung dengan colector TR horesontal.jika FBT bekerja maka akan menghasilkan tegangan tinggi.

     2.diode dumper

     3.B+
ini terhubung dengan tegangan B+ 55v dan FED 630.
ini adalah kaki untuk tegangan kerja FBT,jika tegangan B+ tidak masuk maka FBT tidak bekerja.

Catatan:
                  CO.diode damper .B+
Ketiga pin ini jika di ukur dengan ohm meter maka akan terhubung.

B.bagian skonder

    1.GND.
ini terhubung dengan grond.
    2.AFC.(automatic freqwenci control)
ini tegangan 30-40 volt pungsinya untuk mengatur kerja IRF 630 ,kalau tegangan terlalu tinggi ,misalnya membutuhkan tegangan 36volt dc lalu kita kasih 40volt dc maka IRF tidak akan bekerja dan tegangan 55v nya akan tetap.
Gambar monitot akan berkurang bagian kiri dan kanan kalau IRF bekerja maka tegangan 55v akan menjadi 90-125 v (tergantung resolosi monitornya)

3.G1.
    ini terhubung sama diode dengan posisi terbalik ,sehingga keluarnya adalah tegangan minus antara 100-175 volt dc
dan setelah diode akan ada elko regolator dan juga terbalik,jadi kaki positif terhadap grond monitor dan kaki negatif terdapat di katode terbalik itu.

C.Bagian ABL.
ABL.(automatic breghtness liminter) ini tegangan tak terukur
pin ini harus terhubung ke jalurnya,jika tidak maka akan keluar percikan api listrik
pungsinya untuk bembatasi breghtness yang menuju ke blok RGB secara automatis.

-bagian screen (G2)
bagian ini yang mengatur gelap terangnya gambar.

- bagian focos.(G3/G4)
bagian ini untukmengatur focos gambar.

-bagian kop FBT.
bagian yang menghasilkan tegangan tinggi 26K volt,yang menuju ke atas tabung gambar.

mas'ud electronic servic

Aneka kerusakan pada tv polytron.blog mas'ud electronic servic.anak TAPIN

Polytron.
-vertikal menyempit cuman menjadi 10cm dan semua tegangan normal.
solosi: ganti diode dekat ic vertikal dgn IN 4002.

Polytron.
-gambar putih polos nggak ada OSD/nggak ada nois
-solosi:ganti tr T311=BC 547

Polytron
-PS7UM cepat panas
Solosi:ganti dgn k2699

Polytron
- gambar hanya garis vertikal
penyebab terjadi short pada cafacitor 364j /400v

Polytron
- tv polytron protek
beberap detik nyala kemudian mati,
cara mengatasinya: nyalakan tv seperti biasa,tunggu sampai posisi protek,
gunakan remot aslinya tekan tombol "menu" pada remot dan tahan 3-5 detik hingga tv nyala secara otomatis,
Biasnya tv langsung normal.

Polytron
-gambar gelap
mmeski screen di putar
solosi ganti FBT.

Polytron
- posisi stsnby tidak mau start terus lampu pawer berkedip.
penyebab tegangan B+ naik turun,
Solosi ,ganti dua buah diode pada B+

Polytron
- kerusakan: protek
di servic mode gambar polos
penyebab ic op-am 4558 untuk buffer ke penguat vertikal rusak.

Polytron ,,ultra slim,,

-horesontal melengkung
penyebab miler berubah nilai di bagian horesontal modol.

mas'ud electronic servic

Cara memperbaiki tabung CRT yang katode RGBnya short terhadap hiater,blog mas'ud electronic servic,anak TAPIN.

  Lepaskan soket RGB dari tabung CRT.
ukur tegangan pada masing masing katode RGB,apabila tegangannya  90v-120v dc,berarti normal.
dan pasang kembali socet RGB ke tabung CRT ,kemudian ukur kembali tiap tiap katode RGB,apabila ada salah satu katode RGB yang tegangannya dibawah 90v,dc.berarti katode short terhadap grond.( tabung rusak).

"Cara melepaskan short :
-lepaskan socet RGB dari CRT.
-lepaskan juga kabel focos dari soket RGB.
-beri tegangan 6vol heater pada CRT dengan adaptor,apabila heater nyala hidupkan tv dan kemudian sentuhkan ujung kabel focos pada catode yg di perkirakan short tsb.

Catatan: apabila masih belum berhasil bisa di ulangi beberapa kali.

mas'ud electronic servic

mas'ud electronic servic

mas'ud electronic servic

Mengatasi kerusakan raster gelap pada tabung CRT..blog mas'ud electronic servic, anak TAPIN

Permasalahan:
- raster gelap
- heater di cek nampak nyala(normal)
- karena ada tegangan heter berarti FBT bekerja ,

coba naikan tegangan screen,kalau muncul raster blangking maka berarti problem"raster blank".
kalau muncul raster satu garis berarti kerusakan masalah"vertikal"

        Kalau tetap gelap?.
Solosi:
-cek tegangan screen.
-1.jika tegangan screen tidak ada(0) coba lepaskan pcb CRT socet dari tabug gambar,kemudian cek tegangan screen pada pcb ,kalau ternyata tegangannya ada dan normal berarti tabung CRT rusak.
("untuk cara memperbaiki tabung CRT bisa kamu liat pada blog saya ,cara memperbaiki CRT.)

2. apabila saat soket crt di lepas masih tetap tidak ada tegangan screen,coba lepas dan cek kafacitor tegangan screen mungkin saja  kafacitor konslet(short).

3. apabila kafacitor kafacitor tegangan scren di lepas masih tetap tidak ada tegangan screen,berarti FBT rusak pada bagian vr screen
solosi:ganti saja FBT.

4.tegangan screen normal tetapi CRT tetap gelap ,berarti CRT rusak/emisi habis,
dan ada kemungkinan juga FBT rusak pada bagian diode tegangan tinggi.
lepas kop anode dan jauhkan dari mesin tv ,di ujung kabel anoda dekatkan dgn obeng kurang lebih 1cm,bila tidak ada loncatan tegangan tinggi anoda berarti FBT rusak.

      Catatan:
-G1 adalah GND.
-G2 adalah screen,tegangan minimalnya 80v.

Semoga bermanfaat,

mas'ud electronic servic

Ciri ciri kerusakan RAM/memory laptop,blog mas'ud electronic servic,anak TAPIN.

-Pada saat dihidupkan tidak tampak tampilan sama sekali,
-blue screen pada saat mulai loading operating system
- bisa juga keluar suara bep berulang ulang.
Solosi :ganti memori tsb,dan sesuaikan dgn memory yg ada.

mas'ud electronic servic

mas'ud electronic servic

mas'ud electronic servic

Ciri ciri kerusakan hardisk pada laptop maupun Notebook.

  Apabila loding data atau system lambat,dan berbunyi tidak normal,tidak bisa masuk windows sudah restart sendiri.
Solosinya:
lepas batrai atau charger bila terhubung dgn listrik,kemudian pasang dgn sempurna dan nyalakan laptop kembali.
jika masih erorr kemungkinan besar hardisk rusak atau kebanyakan aplikasi yg terpasang dalam laptop.

mas'ud electronic servic

mas'ud electronic servic

Cara mengalisa kerusakan laptop,blog mas'ud electronic servic,anak TAPIN.

"Laptop mati/pawer failure"

-Untuk kasus laptop mati total yg pertama kali anda cek adalah batrai laptop kemungkinan (low bat),atau batrai memang benar benar rusak /short.
-Kemudian cek pawer suplay(adaptor laptop)apakah normal atau tidak ,ukur dgn avometer ,biasanya tegangan outputnya 19volt dc.
dan kemungkian lain board laptonya mati total.

"Lampu pawer nyala tapi layar LCD laptop tidak ada tampilan"

-coba cek dgn memasang monitor eksternal pada port VGA di laptop anda,jika laptop masih mati,kemungkinan kerusakannya pada VGA,prosesor,mainboard,ic bius,atau RAM yg kotor atau rusak,coba lakukan dgn cek satu persatu.
dan jika monitor eksternal hidup dan tampil gambar dgn sempurna,kemungkinan kerusakan ada pada inverter LCD maupun LCDnya.

itulah sebagian dari cara menganalisa kerusakan laptop anda,semoga bermanfaat
Selebihnya mun handak belajar bawa lamang ba hintalo ka rumah..

mas'ud electronic servic

mas'ud electronic servic

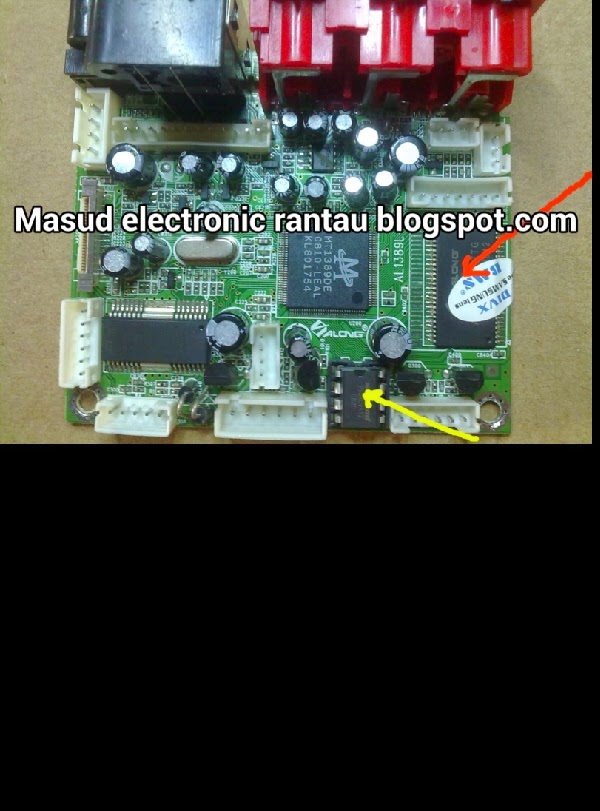

Cara menganalisa kerusakan pada DVD.blog mas'ud electronic servic ,blog anak TAPIN

"DVD mati tidak berpungsi"
---------------------------
-cek kabel ac 220 apa sudah tersambung dgn baik pada jala jala listrik.
-cek saklar dvd on/of
-cek fuse/sekring dvd
-cek regolator.

    Dvd gambar normal tapi suara tidak ada:
-cek kabel audio menuju ke tv apakah pitus atau kurang konek.
-cek bagian audio pada dvd ,kemungkin ic audio rusak(ganti icLM 324 atau JRC 4558.

"Suara ada tapi gambar tidak ada"
-cek kabel video yg menuju ke tv mungkin kurang konek atau putus.
-cek bagian video pada dvd kemungkinan penguat video rusak.

"Gambar dan suara tidak ada padahal dvd nyala normal.."
-cek kabel audio video mungkin tidak konek
-bersihkan ic penguat video dgn tiner dan panaskan dgn blawer uap,
- ganti mpeg

"Gambar macet macet"
-cek optikdvd,bersihkan dgn kapas yg lembut.
-ganti kabel optikny
-atur trimpot yg ada di dekat optik.
- langkah terakhir bila masih ngadat silahkan ganti optik.

"Kaset tidak bisa keluar"
-kerusakan ada di bagia mekanik ,namun kadang bisa juga di mpeg.
-cek karet  pemutat dinamo pada mekanik
-cek gigi gigi pada mekanik ,beri pelumas.
-cek semua gigi gigi mekanik apakah ada yg aus.

Itulah langkah untuk menganalisa  kerusakan pada dvd,semoga bermanfaat.

mas'ud electronic servic

mas'ud electronic servic

Berbagai macam penyebab verical tidak bekerja,blog mas'ud electronic servic,,anak TAPIN.

-kerusakan dev yoke.
-kerusakan konector dev yoke
- kerusakan pada bagian jalur sirkit DC feedback
-kerusakan pad bagian ic jungle(vertikal oscilator.
-raster terlalu terang.

                "Kerusakan def yike"
              -----------------------
disebabkan salah satu kumparan vertikal,catu daya ada yg short,
def yuk umumnya kalau di ukur mempunyai nilai resestansi di atas 5ohm.
jika di ukur nilainya 0 ,maka hal ini menunjukan ada bagian yg short.

         "Kerusakan konector def yoke"
         -------------------------------
-kerusakan disebabkan antaran bagian vertikal out dgn def yoke tidak nyambung.
  -dapat disebabkan karena masalah soldering/kabel yg putus.

"Kerusakan pada bagian ic vertikal out"
---------------------------------------
Disebabkan;
-silderan ada yang retak
-tidak ada tegangan suplay VCC,ada ic yg hanya membutuhkan tegangan vcc tunggal,dan ada lagi yg doble vcc.
-kerusakan diode pump-up,diode ini kalau di ukur kadang tidak menunjukan ada kerusakan.
-elko kopel output pada kumparan def yok e kering,biasanya mempunya nilai 1000uf/35v
-resestor nilai kecil yg serial dgn elko kopel putus,biasanya mempunyai nilai kurang dari 3 ohm.

  "Kerusakan pada jalur DC fedback"
   ----------------------------------
-pin-VNF(vertikal negatif fedback) pada ic jungle harus mendapat tegangan DC dari kumparan def yoke melalui beberapa resestor,
-jika jalur ini putus karena solderan retak maupun resestor yg putus maka akan menyebabkan pulsa vertikal dreve hilang.

  "Kerusakan pada bagian ic jongle"
-----------------------------------
dapat disebabkan:
-kerusakan ditandai dgn tidak adanya tegangan pada pin v-out.
ic jungle (tidak ada pulsa vertikal dreve)
-ic jungle tidak mendapat suplay vcc,tegagan biasanya didapat dari skonder FBT.
-kapacitor pada pin V-SAW terjadi short,solderan retak/rusak,atau ada elko yg kering.
-resestor pada pin V-SAW nilai molor atau putus.
- ic jungle pada bagian oscilator vertikal.

      "Raster terlalu terang"
       ----------------------
-ada beberapa type ic jungel,jika raster terlalu terang menyebabkan pulsa dreve hilang.
-kecilkan kontrol vr screen
-kerusakan mungkin disebabkan karena RGB video dreve pada CRT soket tidak mendapatkan suplay tegangan180v.
-program pada sirkit ABL.

"Cara memastikan apakah bagian vertikal out sudah bekerja
************************************
-siapkan ohm meter pada posisi1x
-colok merah tempelkan pada gnd,
-colok hitam sentuh-sentuhkan pada pin-v in,ic vertikal out sambil mengamati layar.
-jika garis bergerak naik turun,berarti bagian vertikal out OK.
-jika ada kerusakan maka garis akan diam saja (garis tidak naik turun)

mas'ud electronic servic

Cara memperbaiki tv LCD blank putih .blog mas'ud electronic servic ,,anak TAPIN.

1. bila LCD tv bisa di start namun semua layar cuman putih,periksa PSU untuk mengecik kondisi solder yg retak,serta periksa semua kaacitor pada PSU...

2.periksa sekering pico di papan controler  T-CON

3.periksa kabel VDS dari mainboard T-CON.dan perhatikan tidak longgar

4 juga periksa sambungan kabel conector

5.check da reset FPCB atau ribbon cabel dari controler board  driver board.

6. jika hasil pemeriksaan baik,lanjutkan dgn check komponen mainboard sprti kapacitor dll

7.bila semuanya baik  berarti blok mainboard T-CON harus di ganti baru

mas'ud electronic servic

Kerusakan pada tv panasonic.blog mas'ud electeonic servic .anak tapin

Panasonic
suara mengecil
penyebab ic 2145.

Panasonic
layar putih dan bergaris blanking
R 1n /2wat putus, TDA6107 dlm
kondisi short.

Panasonic
suara sember
diodw 2301kondisi short.

Panasonic
pawer on mati lagi(protek)
tr A564 ke rangkaian ic AN 5607 pin ke20.short.

Panasonic
gambar gelap suara ada
cek ABL R 150 k

Panasonic
tidak bisa menyimpan program chanel
penyebab; salah satu diode Q A90a9 ada yg putus /short,
cek dari 5 diode tsb.
bisa diganti dgn diode IN4148

Panasonic
protek,harus menekan tombol berulang ulang baru bisa start
elko 10uf/35v short,gati dgn 100uf /35v

Panasonic
Contras tidak bisa di stel,
penyebab raster ABL 220k lemah /berubah nilai
ganti R220k ABL

Panasonic
mati total ada bunyi desis
tegangan 24v short
ganti ic vertikal AN5521

Panasonic
mati total suara berdenyit
dode ziner 65v short.

Panasonic.
tidak bisa start tegangan melonjak tinggi,
elko di bagian smps kering,ganti keduanya,47uf/50v.

Panasonic
warna blawer/warna warni.
soket tabung korosi.

Panasonic.
pertama dihidupkan gambar buram,setelah 5 menit gambar normal,
penyebab soket tabung korosi

Panasonic.
suara ada,CRT tidak hidup,hiter tidak nyala tegangannya hanya 2v,tegangan B+ normal,tegangan out pada FBT turun.
penyebab:FBT rusak.

Panasonic.
blanking dan protek
ganti AN5600.

Panasonic.
gambar ok,kontras tidak pungsi ,kadang kadang bergaris vertikal,
cek: R ABL (37k)

Panasonic
mati total..
Ic eeprom korop/erorr

Panasonic
tv tidak bisa on,dan ada bunyi ceklak ceklak.
penyebab:diode penyearah 100uf/160v short.

Panasonic.
stanby saat pindah chanel
penyebab:protek
Solosi open pin 8 ic TDA 9381.

Panasonic.
vertikal cacat
ganti 7808 tegangan ke ic croma oper

Panasonic.
warna merembes,terutama saat warna terang
penyebab:R22k ABL dan elko 1uf/160v molor.

mas'ud electronic servic

Cara memastikan kerusakan pada tuner. Mas'ud electronic servic,anak TAPIN.

-Raster sudah ada nois,tegengan 5v,32v,SDAdan SCLdi cek semua normal.

-Jika tidak menangkap siaran mungkin saja di sebabkan problem pada bagian lain.
seperti:
video IF,ic program,memory,atau tuner itu sendiri.

      Untuk memastikan kerusakan pada tuner sebagai berikut:

1.
Lepas tuner yg rusak.

2.
Sediakan sebuah tuner biasa,voltage synthesizer(vs),dan sebuah vr 50k.

3.
Sementaa dgn bantuan kabel kabel buat sambungan sebagai berikut:
sambungan ke tuner sbb:
Vcc 5v,AGC,IF,OUT,GND.dan kunci tuner paa posisi UHF dgn cara memberi tegangan pada pin UHF yaitu tegangan 5v.
Satu ujung vr 50k ke GND dan satunya lagi ke 33volt.
dan kaki tengah di sambung ke pin-VT tuner.

4.
hidupkan tv,dan gunakan vr untuk mencari siaran dgn cara di putar.

5.
kalau gambar dan suara bisa di terima
berarti tuner PLL yg ada di tv memang rusak

mas'ud electronic servic

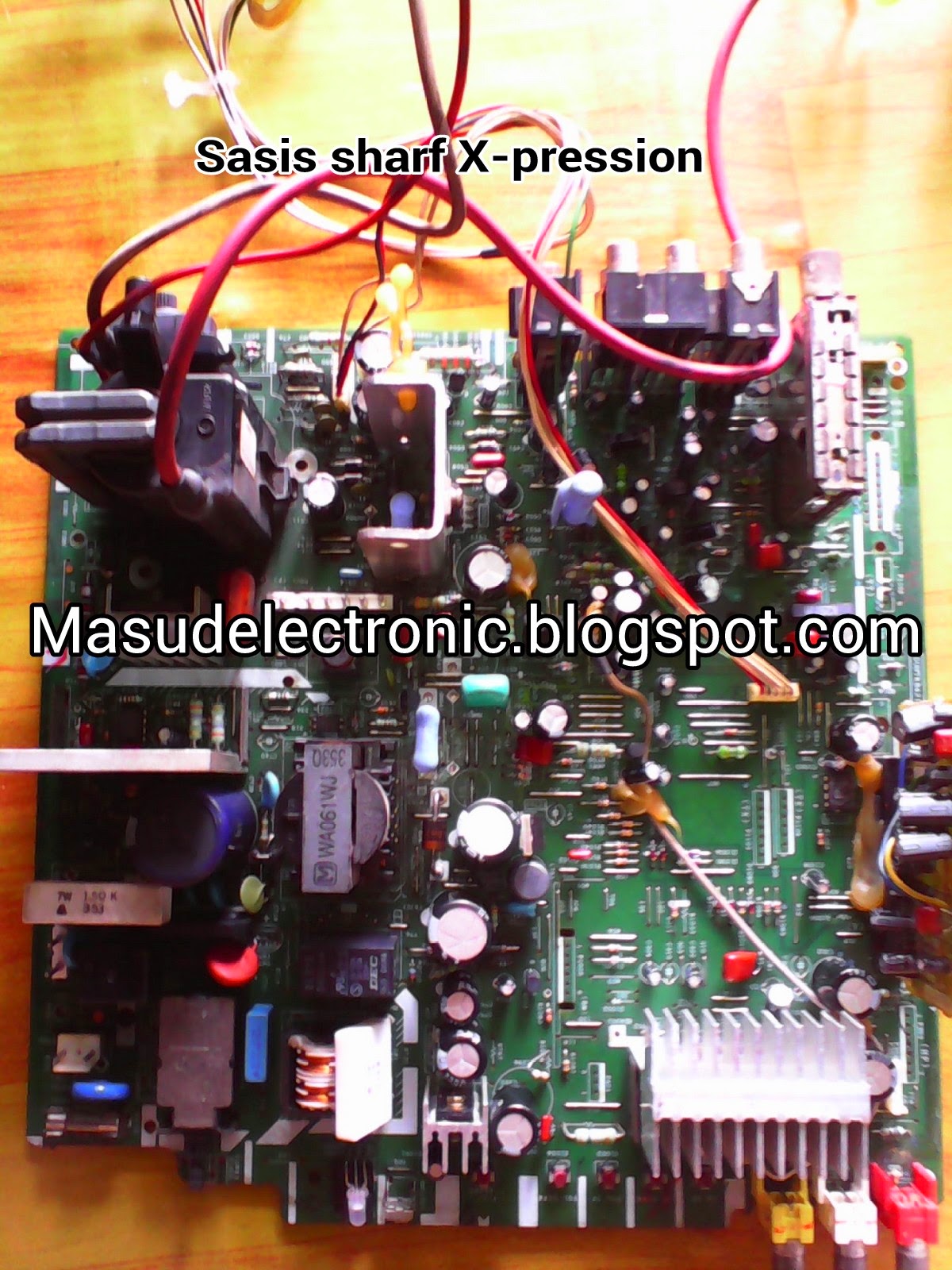

Kode kedip pada tv sharf

Kode kedip proteksi pada tv sharf -kedip 1x Buzz data erorr,mungkin disebabkan program gagal dalam membaca memory/buzz data SDA,SCL. -kedip 3x ic jongel "osc horesontal"bisa juga disebabkan karena Xray ABL. -kedip 6x. Internal perepheral,Nicam,sip,disebabkan data servic yg tidak sesuai. -kedip 7x. Internal setting format signal,setteng decoder,disebabkan data servic yg tidak sesuai. -kedip 8x. Tuner gagal mengesit freqwenci,atau tuner tidak terdeeksi,bisa juga kerusakan pd AN 5891k,sehingga ic jungel M52797sp terganggu. Jika tv dinyalakan led langsung merah tanpa kedip,cek travo FBT,tegangan tegangan vital,R (SMD)180k dari jalur tegangan 180volt. Jika kedip 4 keatas masuk saja ke servic mode,tv akan nyala lalu cek semua tegangan yg ada. Jika kedip berubah ubah, Cek jalur buz data SDA,SCL. Cek ziner 5v dekat AN 5891.

mas'ud electronic servic

Cara mengatasi tabung CRT short G1dengan G2

Cara memperbaiki short pd CRT g2 dgn g2. -lepas solderan pin g2 pd soket CRT(g2 adalah scren) -lepas kabel focos dari CRT -nyalakan tv dan masukan kabel/tegangan focos ke pin g2 kira -kira 1 detik. - matikan tv dan ukur antara g2 dgn g1 ,dgn skala 10k,masih ada induksi apa tidak, kalau masih silahkan ulangi. Cara lain: -lepas socet crt pada tabung. -pasang kabel pd g2 anode tabung,lalu nyalakan kurang lebih 1 detik,craaakkk,,, lalu matikan. Adapun tanda tanda tabung yg short antara g2 dgn g1 adalah gambar gambar gelap tapi suara ada,dan tegangan pada g2 kurang lebih 80 volt tidak ada. Tapi bila soket CRT dilepas tegangannya normal.

mas'ud electronic servic

Kerusakan T-con pada LCD tv

Kerusakan pada tv lcd. Gambar blank,gmabar cuman sebelah kiri,atau gambar cuman sebelah kanan, Kerusakan tsb pada umumnya sering terjadi Pada rangkaian blok T-CON.

mas'ud electronic servic

Menganalisa kerusakan parabola

Cara menganalisa kerusakan pada anten parabola anda. .1 pastikan perangkat dekoder anda semua sudah konek. 2 cek signal di tiap chanel yg ada di dekoder milik anda. Signal terkecil sampai signal yg paling besar, dan perhatikan signal kuantitas serta signal kualitas. Apabila signal kuantitas dibawah 60% berarti lnb sudah mulai melemah.
Segera ganti lnb.
Tapi apabila signal kulitas maupun signal kuantitas dtidak ada sama sekali kemungkinan besar kabel  atau biasa juga sweching lnb rusak..

mas'ud electronic servic

TV LG raster satu garis

Tv lg gambar cuman satu garis. Cek sana sini tegangan normal semua Ic LA78141 juga sudah di ganti baru, Yoke devleksi coil kondisinya juga sangat baik,, Ternyata yg rusak ic LA 72730 di blok swect video.

mas'ud electronic servic
