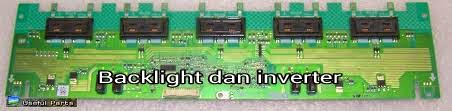

Melumpuhkan sistem protek backligh - inverter pada tv LCD.

karena setiap LCD mempunya cara kerja yg sedikit berbeda maka gejala backligh inverter protek ada berbagai macam.

•layar nyala sebentar terus gelap,led indikator tetap nyala hijau dan suara tetap ada.

•layar nyala sebentar terus mati dan led indikator berubah merah kedip kedip.

•lampu backligh kedip kedip disko.

Adapun penyebab CCFL inverter mati protek ada beberapa macam antara lain:

•salah satu travo HV  ( high voltage) ada yg rusak,terlihat gosong pada kawat emailnya.
travo yg rusak kalau di cek resestansi pd kumparan skondernya ( bagian tegangan tinggi ) biasanya berbeda nilainya dgn travo lainnya yg masih bagus ,(kemugkinan lebih besar maupun lebih kecil).

• salah satu lampu CCFL tidak nyala karena rusak atau los kontak.

•salah satu kafacitor tegangan tinggi rusak

•ada solderan  pada bagian tegangan tiggi HV yg los kontak.

•kerusakan pada bagian sirkit protek pada board inverter.

apakah sirkit protek tsb bisa di lumpuhkan.?
Pada saat bacligh nyala pertama kali ,tegangannya belum stabil,dan ini dapat memicu sirkit protek aktif bekerja .
maka pada umumnya sirkit protek di tuda dulu beberap detik kerjanya pd saat  pertama kali inverter dihidupkan.

Berikut data ic driver inverter yg dapat dilumpuhkan/ di GND kan.

TL5001  pada pin 5
TL1451  pada pin 15
TL 5451 pada pin 15
BA9741 pada pin 15
BA1741 pada pin 15
MB3775 pada pin 15
AT 1741 pada pin 15
AT 1380 pada pin 2
Ka7500 pada pin 1 dan 16
TL 494 pada pin 1 dan 16
FA 3629 pada pin 15 dan 16
FA3630 pada pin 7 dan 10
OZ960 OZ962 pada pin 2
OZ 965 pada pin 4
OZ9RR pin 8
ATT1100 pada pin 8
ATT1107 pada pin 15..

Dan kafacitor yg harus di open( dilepas ) pada pin ini:
BIT3101 pin 2 dan 15
BIT3102 pin 5
BIT3105 pin 4
BIT3106 pin 4 dan 27
BIT 3107 pin 4
BIT 3193 pin 15

Inilah sebagian datasheet pin proteksi pada beberapa merek LCD.
dan semoga bermanfaat,
Wasalam by: Mas'ud elektronik Rantau kab-tapin kal-sel
